德國MZD Analytik精細化工離心機/反應釜在線氧含量監測解決方案
摘要

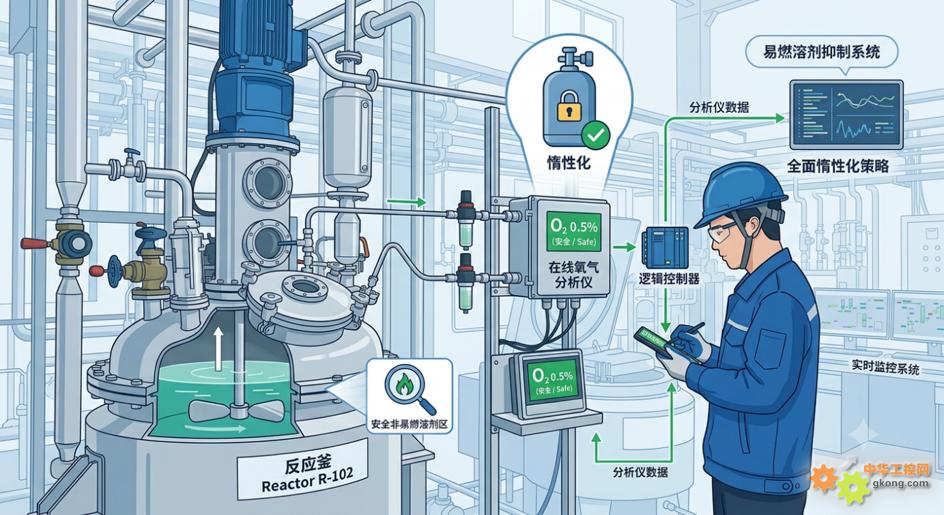

在精細化工離心機及反應釜惰化控制系統中，氧含量在線監測直接關系到防爆安全聯鎖的可靠性與生產連續性。復雜工況中普遍存在有機溶劑蒸氣、粉塵、濕度波動及腐蝕性氣體干擾，使單一檢測技術難以長期穩定運行。
德國MZD Analytik基于多技術路線氧分析平臺體系，覆蓋電化學、順磁、氧化鋯及熒光猝滅等檢測原理，并通過統一工程接口與系統集成能力，實現面向不同工況的模塊化選型與工程化部署。在典型5%～8%VOL惰化控制場景下，該平臺可在安全可靠性、維護成本與全生命周期經濟性之間實現系統優化。
1. 方案背景與核心矛盾
1.1 AQ 3062-2025 新規強制要求
2025年，應急管理部發布強制性安全標準《精細化工企業安全管理規范》（AQ 3062-2025），已于2025年10月18日起正式實施。該標準對精細化工企業涉及易燃易爆介質的離心機、反應釜等設備提出了明確的氧含量監測要求：
• 7.2.2.1：涉及易燃易爆、有毒物料時，不應采用敞開式真空抽濾設備及敞開式離心分離機；涉及易燃易爆介質的離心分離機系統應按 GB 19815 的規定設置惰性氣體保護、在線氧含量檢測報警聯鎖系統等設施。
• 7.2.2.2：分離作業場所應設通風系統；涉及惰性氣體使用的封閉/半封閉作業空間應設置氧含量檢測報警聯鎖系統。
• 7.2.2.11：涉及易燃/易爆或操作溫度超過閃點的介質，非均相分離操作應充惰性氣體惰化，并控制設備中的氧含量符合 GB/T 37241 有關規定。
離心機高速旋轉過程中可能因物料與設備、濾布、刮刀之間的摩擦產生靜電積聚，在接地失效或靜電釋放條件滿足時可能形成點火源，一旦溶劑泄漏與空氣混合形成爆炸性混合物，極易引發爆炸事故。歷史上已有多起因氮氣保護未投用或監測缺失導致的事故，這些血的教訓直接推動了AQ 3062-2025的強制性合規要求。
1.2 精細化工現場典型工況特征
精細化工離心機、反應釜的現場工況極其復雜，主要體現在以下方面：
有機溶劑蒸氣：精細化工投料常見醇類、苯類、酯類、酮類、烷烴、芳烴等揮發性有機溶劑，這些溶劑蒸氣在設備內部大量存在，對多數氧傳感器構成嚴重干擾。
水汽與濕度：工藝過程中產生的水蒸氣及高濕度環境，易在取樣管路中冷凝，導致氣路堵塞和測量誤差。
粉塵與顆粒物：物料在離心分離過程中產生的微細粉塵，易堵塞取樣管路和過濾器，影響氣體流通和測量穩定性。
腐蝕性氣體：酸性或堿性腐蝕性氣體會直接腐蝕傳感器核心元件，導致使用壽命大幅縮短。
壓力與溫度波動：反應釜和離心機內部壓力可能為正壓、微壓甚至負壓，溫度波動范圍大，對分析儀的適應性和預處理系統的要求極高。
取樣條件苛刻：由于離心機內壓力、樣氣組分、酸堿性都很復雜，預處理系統處理不好經常出現取樣管路堵塞、儀表損壞等情況，進而無法對離心機內部氧含量實現長期有效的準確監測。
1.3 三大核心矛盾
綜合分析，精細化工離心機/反應釜在線氧含量檢測存在三大核心矛盾：
矛盾一：有機物干擾。
有機溶劑蒸氣對電化學傳感器、氧化鋯傳感器等均有不同程度的干擾，順磁傳感器雖背景氣體干擾較小，但對壓力和溫度波動敏感。有機物干擾直接導致測量失準、誤報警。嚴重時可導致安全聯鎖失效或誤動作。
矛盾二：鏡片/傳感器污染。
長期暴露在有機溶劑、粉塵、腐蝕性氣體環境下，傳感器和光學鏡片容易被污染，導致靈敏度下降、響應變慢、壽命縮短，需要頻繁維護和更換。
矛盾三：成本壓力。
企業需要在初期投入成本、運行成本（備品備件、耗材更換）、維護成本（人工巡檢、定期校準）之間找到平衡點，同時必須滿足AQ 3062-2025的強制合規要求。
在該類復雜工況下，單一檢測技術難以覆蓋全部工程場景需求，因此需要具備多技術路線集成能力的系統化解決方案。
2. 核心分析儀原理對比與選型
2.1 五種原理概述
（1）電化學原理
基于燃料電池或原電池原理，氧氣在陰極發生還原反應，產生與氧濃度成正比的電流信號。傳感器由浸沒在酸性膠體電解液中的高活性氧電極和金屬電極構成，氧分子通過高分子薄膜擴散到氧電極中發生電化學反應產生電流。
（2）順磁原理
利用氧氣具有高順磁性這一特點，氧氣的磁化率比一般氣體高數十倍至數百倍，在絕大多數工業過程氣體中，混合氣體磁化率主要由氧濃度決定。分為磁力機械式（啞鈴式）、磁壓式和熱磁式等類型，可直接測量氧濃度。
（3）氧化鋯原理
利用高溫下氧化鋯電解質對氧離子的導通性，通過能斯特方程計算氧分壓。需加熱至650℃以上工作，氧化鋯管兩側的氧濃度差產生電勢差，電勢與氧濃度對數成正比。
（4）TDLAS激光原理
基于可調諧半導體激光吸收光譜技術，利用760nm近紅外激光掃描氧氣分子特定吸收線，依據朗伯-比爾定理，激光衰減強度與氧濃度成正比，實現非接觸測量�？刹捎迷皇剑▽ι涫剑┗虺槿∈綔y量方式。
（5）熒光猝滅原理
基于氧分子對發光體系的動態猝滅效應，光學溶解氧(DO)傳感器與氣相熒光猝滅氧傳感器均基于Stern–Volmer光學檢測體系，通過氧引起的熒光強度或壽命變化實現定量測量。在壽命法條件下，該類方法對激發光強波動不敏感，從機理上降低了傳統強度型光學檢測中因光源衰減或光路波動引起的系統漂移風險，具有較好的抗漂移特性。
盡管兩者在基礎物理機理上相同，其工程實現路徑存在顯著差異。氣相熒光猝滅傳感器通常采用原生氣相測量結構設計，氧分子從氣相環境直接擴散進入固態熒光敏感層，并通過碰撞猝滅機制影響熒光壽命或強度。其測量過程主要受氣相擴散行為與分子猝滅動力學控制，不依賴用于調控氧傳質的獨立擴散控制相。
相比之下，光學溶解氧(DO)傳感器采用熒光指示劑摻雜于氧可透過聚合物或凝膠材料中的固態敏感層結構，該材料體系同時承擔熒光載體與氧傳輸介質功能。在氣相測量應用中，氧分子在膜材料中發生分配并擴散至熒光位點，并在其內部通過擴散過程遷移至熒光位點，從而發生猝滅作用。因此，其響應過程由氧在該材料中的溶解行為與擴散動力學共同決定。

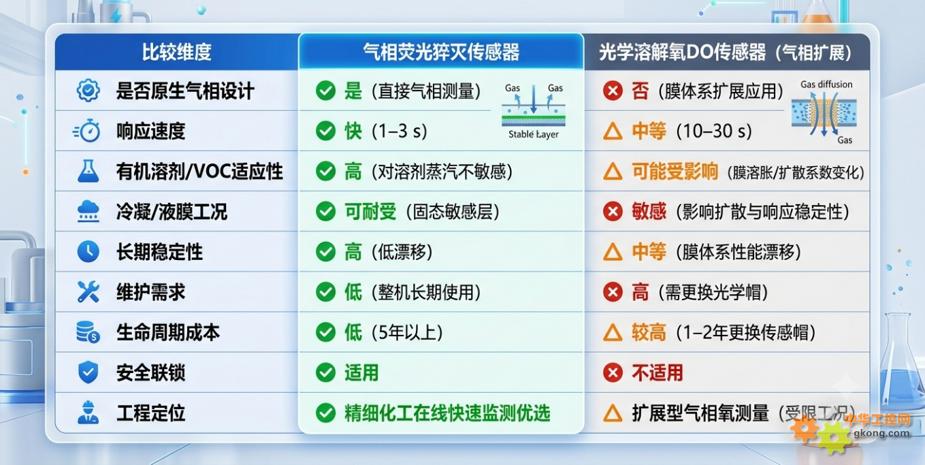

在上述結構差異影響下，兩類傳感器在動態響應特性與長期穩定性方面表現出不同工程行為。氣相熒光猝滅傳感器由于不存在獨立功能性擴散控制層，其響應過程更接近氣相直接作用體系，其失效主要來源于熒光染料光化學衰減、封裝材料老化及外界污染沉積。
光學DO傳感器則依賴氧可透過聚合物或凝膠基體作為功能敏感層，其性能除受熒光指示劑光化學穩定性影響外，還受該材料體系自身物理化學性質變化影響，包括氧擴散能力變化、材料老化、溶脹效應、塑化效應以及污染吸附等因素，從而形成多因素耦合的漂移來源。
在工業溶劑蒸汽或復雜氣相環境（例如二氯甲烷、酮類、酯類等）中，該氧可透過材料可能發生溶脹、萃取或微觀結構變化，從而改變氧傳輸行為并影響測量一致性；在壓力波動條件下，由于其測量依賴氧在該材料中的溶解與擴散平衡過程，若缺乏針對性壓力補償模型，也可能引入系統性偏移。
綜合來看，兩類技術均基于相同的氧猝滅光學測量原理，但由于是否采用氧可透過聚合物/凝膠功能敏感層這一結構性差異，其在傳質路徑、動力學約束及系統失效機制方面呈現出不同工程特性。
氣相熒光猝滅氧傳感器采用固態結構設計，不依賴液相擴散體系，信號由氣相擴散與猝滅動力學控制，適用于有機溶劑、腐蝕性氣體及高濕等復雜工業環境，結構無運動部件，維護需求較低。在高濃度溶劑蒸汽或冷凝條件下，若發生液態覆蓋或傳質阻斷，可能影響測量穩定性，需通過結構設計規避。
在工程應用中，氧分析儀選型已逐步從單一技術路徑比較，轉向多技術路線平臺化解決方案。德國MZD Analytik作為工業氣體分析領域的設備供應體系之一，可覆蓋電化學、順磁、氧化鋯及熒光猝滅等多種檢測原理，并通過統一工程接口與系統集成能力，實現不同工況條件下的快速匹配與工程化部署。
該類平臺化方案的核心價值不在于單一傳感技術性能，而在于其在復雜工業場景中（如離心機振動環境、反應釜有機溶劑高干擾環境、惰化聯鎖控制系統）提供一致的數據接口、穩定的信號輸出以及可維護的系統架構，從而提升整體惰化控制系統的可靠性。
2.2 有機物場合下的產品選型推薦排序
2.2.1 主推薦方案：熒光猝滅
在精細化工離心機、反應釜這類含有高濃度有機溶劑的復雜工況下，熒光猝滅是近年來值得重點關注的新型技術路線，在MZD Analytik平臺方案中可作為優先配置選項之一。
- 抗有機物干擾能力極強：熒光猝滅傳感器不依賴電化學反應，不受有機溶劑腐蝕影響。檢測的是熒光壽命而非強度，從原理上避免了有機溶劑對測量信號的干擾。已有成熟產品應用于反應釜和離心機氧含量監測，可克服有機溶劑對傳感器的腐蝕問題。
- 非消耗傳感，運維成本低：無電解液耗材消耗。相比電化學傳感器1-2年即需整體更換，熒光猝滅的全生命周期成本顯著更低。與TDLAS相比，無需擔心鏡片污染；與順磁相比，無運動部件不耐振動的問題。
- 多重物理量補償：內建溫度補償、并可選壓力自動補償，可提升復雜工況下測量穩定性，可輸出4-20mA、RS485等信號直接與DCS/PLC聯鎖控制。
- 防爆等級適配性高：可選配ExdibIICT6Gb防爆等級，防護等級IP67，可應用于嚴酷的防爆區域。
- 成本適中：設備成本處于中等偏高位置（低于TDLAS，高于電化學），但長壽命和低維護成本帶來了優越的TCO（總擁有成本）。企業可用遠低于TDLAS的投入實現合規達標和穩定運行。
- 成熟案例支撐：熒光猝滅氧分析儀已在國內多家精細化工企業反應釜、離心機系統實現規�；瘧�，技術成熟度和工程適配性已通過市場驗證。其原生固態結構對常規溶劑不敏感，在多數工況下預處理極其簡化 ；在面對伴有強酸堿、高濃度冷凝液膜等極端惡劣工況時，可集成定制化預處理（酸堿中和、有機物去除、除水、干燥、穩壓恒流等），可應對極為復雜的工藝條件。
- 在氯化反應，硝化反應及含氯尾氣時必須驗證兼容性。
2.2.2 微量氧高精度方案：旁路TDLAS激光 + 強預處理
- TDLAS激光技術是最精密的氧分析技術之一，具有毫秒級響應、高精度、無交叉干擾、幾乎無漂移、壽命極長的優勢。不受背景氣體（包括有機溶劑蒸氣）的交叉干擾影響，適合工藝要求極高、預算充足的場景。
- 對于要求長期穩定運行于100ppm級甚至更低氧濃度控制的高端惰化系統，TDLAS仍具有更豐富的工業應用經驗。
- 已有廠家為精細化工特殊工況專門開發的TDLAS氧含量分析系統，結合高效前處理系統，可實時在線監測反應釜、離心機等設備腔體內部的氧含量，在超標時自動報警、啟動聯鎖保護。
注意事項：光學鏡片在高粉塵、高有機物環境中可能被污染，需定期清潔維護；某些結構需要光源和探測器對中安裝，對工況有一定要求。建議采用旁路安裝+強預處理方式，并配套自動反吹裝置。成本是所有方案中最高的，需權衡預算與技術要求的匹配關系。
2.2.3 成熟工程方案：順磁 + 強預處理
- 順磁原理不依賴消耗性部件，無電解液耗盡問題，正常工況下壽命可長達10年。長期運行TCO在非電化學類傳感器中具有一定競爭力。
- 背景氣體干擾小，不依賴化學反應，從原理上避免了很多交叉干擾問題。典型產品如橫河MG8G系列，3秒內達到90%響應，性能穩定可靠。
- 中低濃度量程內測量精度高，滿足AQ 3062-2025對于4%~8%VOL安全閾值的檢測要求。
注意事項：順磁傳感器對振動、樣氣流量、壓力和溫度波動敏感，適用于振動較小的反應釜，離心機建議謹慎評估。必須配置強預處理系統以穩定樣氣狀態，需要零點氣和量程氣定期標定。帶運動部件的機械式結構在長期高振動環境下可靠性存在風險。
2.2.4 經濟型方案：電化學 + 強預處理
- 在所有原理中價格最具競爭力，尤其適合預算相對有限、且能通過強預處理有效保護傳感器的場景。
- 技術成熟，市場供應充足，采購和維護配件方便。檢測范圍廣，模塊化設計，更換方便。
- 部分進口電化學傳感器對CO2、CO、H2S、NOx、H2等干擾氣體不敏感，在工況相對友好時可取得不錯的性能表現。
注意事項：電化學傳感器壽命較短（通常2年），需定期更換；電解液消耗和電極腐蝕在有機溶劑、腐蝕性氣體環境中會加速失效。在有機物濃度高的復雜工況下，強預處理系統是成敗關鍵。預處理系統必須針對具體物料特性定制化設計，包括精細過濾、冷凝除水、吸附罐去除特定干擾化學物質等。如果預處理不到位，傳感器壽命將大幅縮短。
2.2.5 不建議的方案
氧化鋯方案：在精細化工高濃度有機溶劑工況下強烈不推薦。氧化鋯氧分析儀不適用于含有高濃度烴類（有機溶劑）蒸氣的場合。還原性氣體（如H2、CO、有機溶劑蒸氣）會干擾測量。在精細化工離心機、反應釜這類高濃度有機溶劑工況下，氧化鋯方案基本不可用，無法準確反映真實氧濃度，不僅浪費投資，更可能導致安全誤判和嚴重事故。
2.3 各原理方案對比
|
指標
|
電化學
|
順磁
|
氧化鋯
|
TDLAS激光
|
熒光猝滅
|
|
量程范圍
|
0~1000ppm
0~25%
0~100%
|
0~25%
0~100%
|
0~1000ppm
0~25%
0~100%
|
0~25%
0~100%
|
0~25%
0~100%
|
|
典型響應時間
|
T90,15-20秒
|
T90,3-15秒
|
T90,5-10秒
|
T90,3-15秒
|
T90，3-15秒
|
|
傳感器壽命
|
2年左右
|
可達10年以上
|
5年以上
|
可達10年以上
|
5年以上
部分廠家需要每2年更換熒光膜
|
|
是否消耗型
|
消耗型，需定期更換
|
非消耗型
|
非消耗型
|
非消耗型
|
非消耗型
|
|
有機物干擾
|
受有機溶劑腐蝕影響大，需強預處理保護
|
背景氣體干擾小，但對壓力/溫度敏感
|
不適用于烴類蒸氣，還原性氣體干擾嚴重
|
抗背景氣體干擾強，交叉干擾極低
|
抗有機溶劑干擾能力強
|
|
儀器成本
|
★★
（較低）
|
★★★★★
（高）
|
★★★
（中等）
|
★★★★★
（高）
|
★★★
（中等）
|
|
采樣處理單元成本
|
★★★★
（高）
|
★★
（中等）
|
★★
（中等）
|
★★★
（較高）
|
★
(較低）
|
|
綜合成本
|
★★★
（中等）
|
★★★★
（較高）
|
★★★
（中等）
|
★★★★
（高）
|
★★
（較低）
|
不同技術路線可在MZD Analytik平臺體系內進行模塊化組合與工程適配配置。
3. 結論
在精細化工離心機及反應釜的典型惰化控制場景中，氧濃度控制目標通常位于5%～8%VOL范圍內，系統關注重點為防爆聯鎖可靠性與長期運行穩定性，而非ppm級精密分析能力。在該類工況下，固態熒光猝滅氧分析技術在抗振動能力、抗有機物干擾能力及全生命周期維護成本方面具有較優的工程適配性，在綜合TCO評價下通常具有較好的經濟性表現。同時，在部分對過程控制成熟度或系統冗余要求較高的應用場景中，順磁及TDLAS技術亦可作為備選方案納入設計比選。
無論選用何種原理的氧含量分析儀，均應遵循以下系統化設計原則：
- 完整閉環控制系統：必須是“分析→報警→聯鎖→執行”的完整閉環，而非僅僅一臺分析儀表。
- 預處理系統定制化：如選擇電化學或順磁方案，預處理系統必須根據具體物料特性（揮發性、腐蝕性、含塵量）定制設計。
- 定期校準與維護：所有氧含量檢測儀均須建立定期校準制度，電化學儀器的檢定周期一般不超過1年。熒光猝滅方案雖本質上“免校準”，仍建議年度校驗。
- 安全PLC聯鎖：使用專門的安全型可編程邏輯控制器（安全PLC）執行聯鎖邏輯，確保氧含量超標時自動補氮或緊急停機。
- 合規是底線：設計必須滿足AQ 3062-2025等最新安全法規的強制要求。
在工程實施層面，德國MZD Analytik提供的多技術路線平臺化方案，有助于實現不同工況條件下氧分析系統的統一設計、選型與維護管理，從而提升惰化控制系統整體可靠性。
|
