概 述

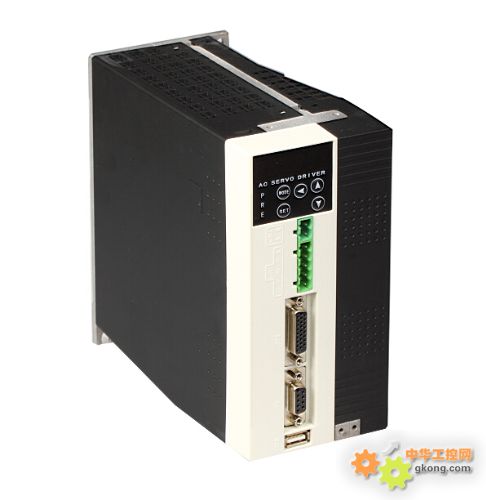

 J系列伺服驅動器是為了滿足不同客戶需求而研發的一款緊湊型、高性價比的交流伺服驅動器。該伺服器采用高速數字信號處理器（DSP）作為控制器、采用智能IGBT模塊（IPM）作為功率輸出級，具有效率高、體積小、保護功能完善等優點。可匹配512線、2500線、17位及20位等4線制單/多圈絕對值光學編碼器，12位單圈絕對位置式4線制磁編碼器，旋變編碼器以及14線編碼器。驅動器內置了伺服PLC引擎，可對2個高速、6個普通數字輸入、3個普通數字輸出隔離接口，以及2個模擬量輸入接口，通過Motion Win 伺服PLC軟件進行任意靈活編程。具有CANBUS（旋變型及14線編碼器未配）、RS485（旋變型及14線編碼器未配）、USB等通訊接口，可方便實現網絡通訊控制或與多種品牌人機界面（如HITECH、WENVIEW、eVIEW、SIEMENS等）直連。

主要技術特征

1、單電源交流供電，輸入范圍AC170~250V，可匹配1.5Kw以下交流伺服電機；

2、最大額定輸出電流有效值7.5A，最大峰值輸出電流有效值20A；

3、適配電機額定功率范圍100~1500w；

4、匹配各種4線制編碼器、14線制編碼器、旋變編碼器；

5、內置伺服PLC引擎；

6、標配2個可編程的隔離高速脈沖輸入、6個普通數字隔離輸入接口；

7、標配3個可編程的普通數字隔離輸出接口；

8、標配2個可編程的模擬量輸入接口；

9、標配編碼器任意分頻輸出接口；

10、標配CAN接口（旋變型及14線編碼器例外）；

11、標配485接口（旋變型及14線編碼器例外）；

12、標配USB接口；

詳情請點擊下載 J系列永磁同步交流伺服驅動器 規格書
