行業背景

    中國已成為世界上港口吞吐量和集裝箱吞吐量最多、增長速度最快的國家。從貨類布局上，中國初步形成了圍繞煤炭、石油、鐵礦石和集裝箱四大貨物的專業化、高效運輸系統。而從規劃上講，中國將形成環渤海、長江三角洲、東南沿海、珠江三角洲、西南沿海等5 個規?；⒓s化、現代化的港口群體。2007 年全年中國港口貨物吞吐量累計完成 52.8 億噸，增長 14.8%；集裝箱吞吐量累計完成 1.12 億 TEU，同比增長 22%。截至 2007 年底，中國沿海港口共有生產用碼頭泊位 4701 個，其中萬噸級及以上泊位1078 個，營口、煙臺進入億噸港口，中國億噸港口已擴大到十四個，成為全球億噸港口最多的國家。中國港口貨物吞吐量已連續 5 年位于世界第一，上海港也連續4 年奪得世界最大港口。太倉港武港碼頭就是坐落在長江三角洲地區的一個能吞吐集裝箱及散裝物料的多功能港口。屬于太倉港的一部分。

客戶需求

  太倉港武港碼頭的一部分為散裝物料堆場，其堆取設備使用的是大型斗輪式取料機。
主要承擔散裝物料的存儲和轉運任務。在物料堆取的過程中會產生大量的灰塵，會對環境造成很大的污染。所以，一般在堆場都會要求安裝噴水裝置，以降低灰塵對環境的影響。武港碼頭料場擁有四臺斗輪取料機，四個堆場，即會擁有四列噴水槍。因?yàn)樗畼屢采w到整個堆場，所以每列有 21 臺水槍總長度大約 800 米左右。在以前，這種情況一般會選用兩種辦法實現控制要求，一、將每臺水槍的控制信號通過電纜傳至一臺主控 plc即集中控制；二、每臺水槍配置一臺小型plc實現分布控制。第一種解決方法會因?yàn)榫嚯x問題而耗費大量電纜，第二種方法雖然解決了電纜的問題，但大量的小型plc也會造成成本費用的增加。

Turck 解決方案

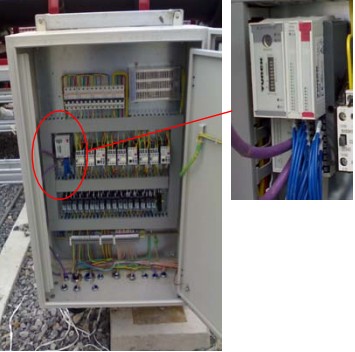

    針對現場存在信息點非常分散的問題，且距離較遠，選用了 BL20 系列現場總線產品，用一條總線代替了所有的 I/O電纜。

    BL20 系列現場總線產品是具有精小型外形的總線產品，其主要具有結構緊湊，外觀小巧，連接方便，性價比高等特點。BL20 系列現場總線產品分耦合器部分和I/O模塊部分，這種組合的安裝方式，可使現場從站不再局限于總線協議的限制，可在不更換現場 I/O模塊的情況下輕松的更換耦合器即可改變總線協議。武港碼頭現場中使用了 ProfibusDP 協議的現場總線，該種通訊方式通訊距離單段最長能達到 1200 米，擴展一個中繼器，可將通訊距離擴展一倍。這就可以充分滿足每列水槍 800 米的長度。同時，BL20 系類現場總線產品的每個耦合器都有一個獨立的診斷端口，用戶可以通過診斷軟件在從站未連接主站時進行打點調試，省去中控打點的麻煩，大大縮短了調試時間，避免工作人員不必要的浪費。

Turck 產品為客戶增值

    針對港口行業，基于現場總線技術的緊湊小巧型 BL20 產品有著更廣闊的應用空間。
    通過使用現場總線產品，使用戶大量節省了連接 I/O點所使用的電纜，節省了調試時間，提高了工作效率。使過去臃腫的電纜溝變得簡潔，也為日后的生產系統維護工作提供了便捷。
    BL20 總線產品的診斷功能使用戶“足不出戶”，輕松了解到現場從站的各種動態。
    I/O-ASSISTANT 軟件的強大功能，可使客戶在總線尚未調試好之前即可對從站調試，大大調高了調試的工作效率。
    得益于BL20 總線產品卓越的性能和總線顯著的特點，太倉港散料堆場的環保灑水系統在調試和生產過程中效能和穩定性、可靠性被進一步提升，達到了提高效率、節省開支的效果。
