發動機臺架固定、試驗鐵地板T型槽、臺架螺栓固定、臺架防移位方案
發動機臺架測試怕的問題，不是設備報錯，而是機位悄 悄移位、對中跑偏、底座微晃。很多實驗室早期會采用打膠、墊平、局部點焊等簡易固定方式，短期看似穩固，長期經受發動機高頻震動、冷熱交替、持續負載，容易出現脫膠、開裂、墊層壓縮變形，導致臺架位移、數據漂移、試驗中斷。相比各類簡易固定方式，試驗鐵地板搭配T型螺栓鎖緊結構，是行業長期驗證的穩定固定方案。

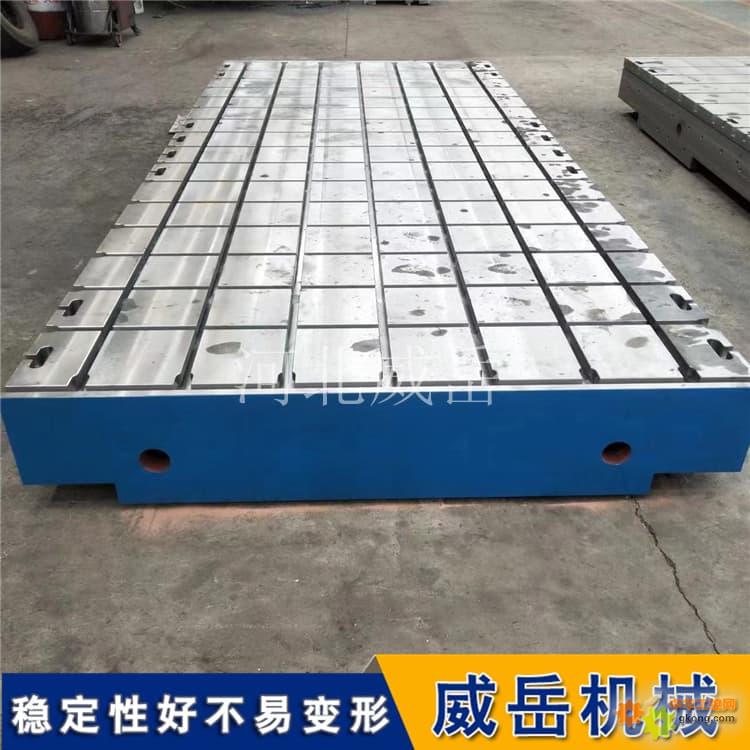

試驗鐵地板自帶標準化T型槽陣列結構，槽體規整、受力均勻、貫穿性好，可根據臺架底座孔位、受力、設備尺寸自由布置固定點位。不同于固定式孔位，T型槽支持前后左右微調，能夠適配不同機型、不同臺架工裝的安裝需求，調試容錯空間更大。
T型螺栓沉入槽體內部，貼合槽壁受力，鎖緊后形成剛性連接，整體抗震動、抗推拉、抗疲勞性能更強。發動機持續運轉產生的交變應力，會被均勻分散到整塊鑄鐵臺面，不會集中在單一固定點，避免局部松動、位移、偏移。即便長時間開展耐久循環試驗，機位狀態也能保持一致。
膠水、墊片等柔性固定材料，本身存在壓縮性、老化性、溫變性，在發動機高溫、震動、氣流擾動環境中，容易逐步失效。而鑄鐵T型槽+螺栓的機械剛性固定方式，不受溫度變化、氣流震動影響，結構狀態持久穩定，無需頻繁補膠、重新找平，大幅降低臺架維護頻次。
在多工況切換測試、高低速摸底、變負載試驗場景中，臺架需要反復調整位置、更換工裝、重構管路布局。T型槽結構拆裝便捷、調節靈活，緊固可靠，既能保證測試精度穩定，又能提升臺架改造迭代效率。
想要發動機臺架試驗少翻車、數據不跑偏、機位不位移，放棄簡易柔性固定，采用試驗鐵地板剛性機械鎖緊結構，是實驗室長期穩定運行的穩妥選擇。
|
