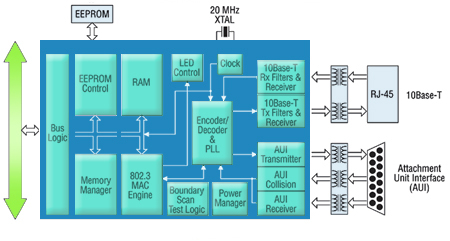

CS8900A
是一款針對嵌入式應用的低成本局域以太網控制器。與其它以太網控制器不同，該款產品采用高集成度的設計，因此無需使用昂貴的外部元件。
CS8900A 包括片上 RAM 、 10Bast-T 發送和接收濾波器，以及一個有 24 mA
驅動器的直接 ISA-Bus 接口。
除了高集成度， CS8900A 還具有眾多性能特點，并可采用不同的配置選擇。其獨特的
PacketPage 架構可以自動適應網絡流量模式和可用系統資源的變化。因此可以使系統的效率大大提高。
CS8900A 采用 100 引腳 TQFP
封裝，是小型化及對成本敏感的以太網應用的理想選擇。采用 CS8900A
，工程師們可以設計出完整的以太網電路。這些電路僅占用不到 10 平方厘米的板上空間。
規格
|
支持媒介 |
數字接口 |
通道數 |
電源 |
封裝
| |
|
10Base-T |
ISA 和通用并行 |
1 |
5 V, 3.3 V |
100 LQFP
| |
|
 |
| |
| CS8900A
特點 |
|
|
 |
單芯片的 IEEE802.3 以太網解決方案 |
|
|
擁有完整的軟件驅動程序 |
|
高效的 PacketPage? 架構可以采用 DMA 從模式在 I / O 及存儲空間運行
|
|
全雙工操作 |
|
片上RAM緩沖器發送和接收架構 |
|
10Base-T端口和濾波器（極性檢測及糾錯） |
|
10Base-2、10Base-5和10Base-F全部采用AUI端口 |
|
沖突自動再發送、填充及
CRC（循環冗余校驗）功能 |
|
可編程接收功能 |
|
流傳輸可降低CPU負荷 |
|
DMA和片上存儲器間的自動切換 |
|
可早期中斷結構先置處理 |
|
自動抑制錯誤信息包 |
|
EEPROM支持無跳線配置 |
|
Boot PROM支持無盤系統 |
|
邊界掃描和循環測試 |
|
LED驅動器支持鏈接狀態及局域網活動 |
|
待機及休眠模式 |
|
工作電壓為3V至5V，滿足商業及工業應用溫度要求 |
|
5V最大功耗為120mA；5V典型功耗為90mA |
|
封裝：采用100引腳無鉛TQFP封裝 |
 | | |
