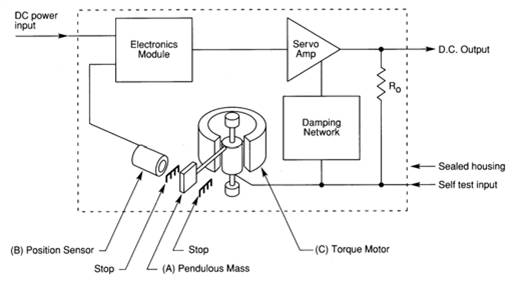

伺服傾角儀由非接觸位移傳感器、力矩馬達、誤差、反饋電路和懸臂質量塊組成。當整個傳感器發生傾斜時，懸臂質量塊便離開原來的平衡位置，非接觸位移傳感器檢測出該變化后，將位置信號送入誤差和放大電路，一方面?zhèn)鞲衅鬏敵雠c傾角成一定比例的模擬信號；另一方面，該信號經反饋電路送入力矩馬達的線圈。此時，力矩馬達會產生一個與懸臂質量塊運動方向相反、大小相等的力矩，力圖使懸臂質量塊回到原來的平衡位置。這樣經過一定時間后，懸臂質量塊就停留在一個新的平衡位置。這時，傳感器輸出的信號才是真正有效的信號。該輸出信號一般為直流電壓信號，輸出電壓與用度來表示的角度值成正弦關系。
簡介：
LSI是一款高精度閉環重力參考傾角傳感器，低成本設計。
|
LSI系列力平衡伺服原理傾角傳感器-單軸 |
|
性能參數 |
數值 |
單位 |
| 技術規范@ 20°C |
|
|
|
|
| 量程 |
±14.5° |
±30° |
±90° |
|
| 輸入電壓 |
±15, +9 to +36 |
Volts dc |
| 消耗電流 |
±15V version = ±0.6
+9V to +36V version = 1.5 |
mA (nom) |
| 滿量程輸出 (FRO) |
±5 |
Volts dc |
| 輸出阻抗 |
less than 10 |
Ω(Ohm) |
| 輸出噪聲 |
±15V version = 2
+9V to +36V version = 20 |
μV/√Hz (max) |
| 非線性度 |
0.02 |
0.02 |
0.05 |
% FRO (max) |
| 非重復性 |
0.004 |
% FRO (max) |
| 頻率響應 (-3dB) |
5，可選30 |
Hz |
| 交叉軸靈敏度 |
1 |
% FRO (max) |
| 零位偏移 |
±0.05 |
Volts dc (max) |
| 熱零位漂移 |
0.003 |
%FRO/°C (max) |
| 熱靈敏度 |
0.01 |
%FRO/°C (max) |
| 環境指標 |
|
|
|
|
| 工作溫度 |
-20 to 80 |
°C |
| 存儲溫度 |
-40 to 90 |
°C |
| 沖擊 |
500g, 0.5msec, ½ sine |
|
| 防護等級 |
IP64 |
|
