工業氧分析技術及應用選型指南

1. 氧分析的物理基礎

   工業氧分析的核心不是“測量氧濃度”，而是對 氧分壓（ppO?） 的準確獲取。無論采用電化學、氧化鋯、順磁、TDLAS、氣相熒光猝滅、GC 或 MS，本質都是測量氧分子在特定物理場中的行為，而這些行為最終都由氧分壓驅動。因此，理解 ppO?、VOL%、壓力補償、背景氣體效應 是構建可靠氧分析系統的基礎。

2. 氧分壓（ppO?）：

   氧分壓是氧氣測量的基礎物理量，遵循道爾頓分壓定律：

ppO2=xO2×Ptotal

   其工程意義體現在：

• 所有傳感器的輸出都與 ppO? 成正比或相關： 氧化鋯測電勢、順磁測磁力、電化學測電流、TDLAS 測吸收強度、熒光猝滅測壽命——均受氧分壓驅動。
• ppO? 是跨工況可比的量綱： 壓力、溫度、濕度變化不會改變其物理意義。
• 安全聯鎖（SIS）應基于 ppO? 而非 VOL%： 因為聯鎖觸發取決于氧的絕對氧化能力。

   因此，ppO? 是氧分析的“第一性原理量綱”。

2.1 氧分壓對測量誤差的影響

   壓力變化是氧測量中最主要的系統誤差來源。在氧濃度不變時：

• 總壓升高 → ppO? 升高 → 顯示偏高
• 總壓降低 → ppO? 降低 → 顯示偏低

   定量上，在接近常壓（≈100 kPa）條件下，壓力每變化 1 kPa，會引入約 1%測量值偏差。

   典型場景包括：

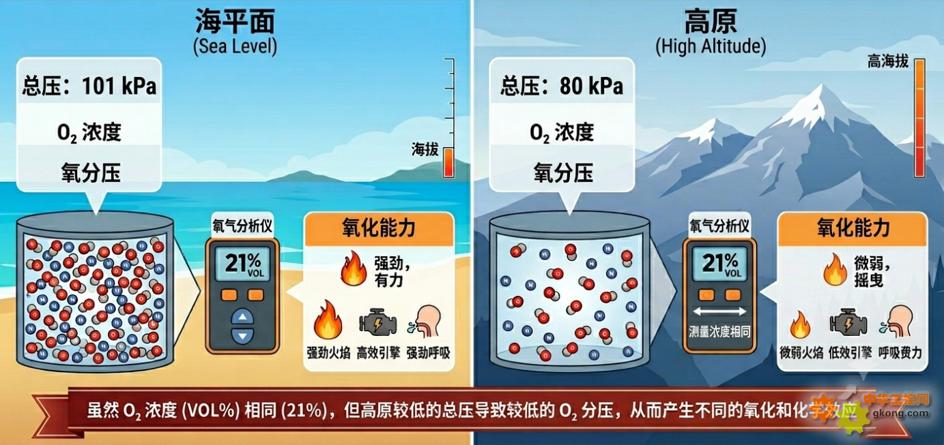

• 高原環境：大氣壓顯著降低，未補償儀表會低估氧濃度。
• 密閉加壓容器：壓力波動直接導致讀數漂移，可能影響安全判斷。
• 溫度、濕度、污染物：改變擴散效率或阻塞氣路，使有效 ppO? 降低，表現為讀數偏低或響應變慢

2.2 壓力補償技術

   氧氣測量基于 ppO?，因此壓力變化會導致體積分數（VOL%）計算偏差。不同測量方式的補償需求不同。

（1）原位測量（in situ）

   傳感器直接處于過程壓力下，壓力波動會直接改變 ppO?。若輸出 VOL%，必須進行壓力補償。多數中低端原位儀表依賴過程壓力穩定性，僅部分高端型號支持外接壓力傳感器與補償算法。

（2）抽取式測量（extractive）

   樣氣經調壓后通常排放至大氣，此時儀表內部壓力主要受排放端影響，通常需進行大氣壓補償。若儀表不具備補償功能，則海拔與天氣變化會引入明顯偏差。未經補償時，大氣壓每變化 1% 會帶來約 1% 的 VOL% 測量偏差；日常天氣波動 2–3%，惡劣天氣 5–7%，極端低壓可超過 10%，均會等比例引入氧濃度誤差。僅部分高端儀表內置大氣壓傳感器并自動補償，如德國MZD Analytik GmbH的SMART系列氧氣分析儀。

（3）密閉空間中的壓力補償策略（ppO? vs VOL%）

   密閉或半密閉空間中，氧摩爾數不變，總壓變化主要來自溫度、攪拌或微泄漏。

• ppO?：直接反映氧的絕對量，不受總壓變化影響。
• VOL%：隨總壓變化而變化，但不代表氧量變化，需要壓力或大氣壓補償。

2.3 氧測量量綱的選擇

   氧測量可輸出 ppO?、VOL%、ppm 等量綱，選擇取決于工藝需求。

• ppO?：不受總壓變化影響，適用于密閉空間、惰性化、安全聯鎖。
• VOL%：受總壓影響，適用于開放系統，需壓力或大氣壓補償。

3. 為什么氧分析選型會失敗？——行業常見 7 大誤區

   氧分析的選型失敗并非源于“分析儀不好”，而是源于工況理解不足、量綱選擇錯誤、系統工程缺失。 在大量行業案例中，超過 80% 的選型問題來自工況定義不完整，而非技術路線本身。

誤區 1：將 VOL% 當成絕對量綱，而忽略 ppO?

   許多用戶習慣以體積分數（VOL%）作為氧含量的唯一指標，但 VOL% 本質上是相對量綱，會隨總壓變化而變化。 在以下場景中，這種誤解會導致嚴重偏差：

• 高原 / 海拔變化
• 天氣導致的大氣壓波動
• 密閉空間的溫度或壓力變化
• 抽取式系統排放端壓力不穩定

   典型后果包括：

• 惰性化保護誤判
• SIS 聯鎖觸發點偏移
• 氧含量被系統性低估或高估

   根因：忽略了氧分析的第一性原理量綱——氧分壓 ppO?。

誤區 2：只關注分析儀，不關注完整測量系統

   工業氧分析的誤差往往不是來自分析儀，而是來自系統工程：

• 死體積導致響應延遲
• 冷凝導致 ppO? 偏低
• 微漏氣導致 ppm 級氧飆升
• 流量波動導致讀數漂移
• 預處理系統不匹配導致長期漂移

   在痕量氧（ppb–ppm）場景中，系統誤差甚至可能比分析儀誤差大 1–2 個數量級。

   根因：忽略了“分析儀 + 氣路 + 預處理 + 壓力控制”構成的完整測量鏈。

誤區 3：忽略壓力補償（尤其是抽取式系統）

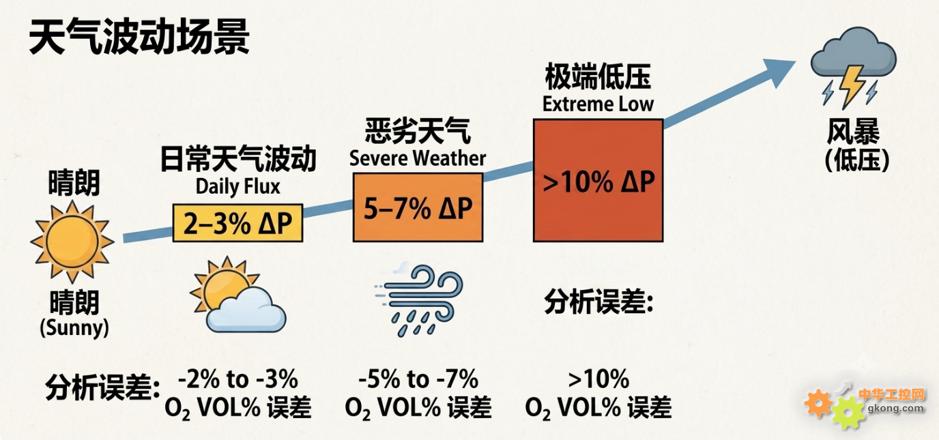

   抽取式系統的排放端通常接大氣，因此：

• 大氣壓每變化 1% → VOL% 誤差約 1%
• 天氣波動 2–3% → 讀數偏差 2–3%
• 低壓天氣或臺風 → 偏差可達 5–10%

   在 SIS、惰性化、富氧系統中，這種偏差可能導致錯誤的安全判斷。

   根因：未配置壓力補償或未監測排放端大氣壓力。

誤區 4：在 VOC / 高濕 / 腐蝕性工況中誤用電化學分析儀

   電化學氧傳感器在以下工況中壽命顯著縮短：

• 有機溶劑蒸汽（醇、酮、酯、醚、芳烴）
• 酸性氣體（HCl、HF、SO?、NO?）
• 高濕或冷凝
• 油霧、顆粒物

   典型表現：

• 零點漂移
• 響應變慢
• 噪聲增大
• 壽命從 1–3 年縮短到數月甚至數周

   根因：電解液稀釋、電極中毒、膜溶脹、擴散系數變化。

誤區 5：將溶解氧（DO）分析儀當成氣相氧分析儀使用

   許多用戶會將溶解氧DO分析儀直接用于氣相測量，但溶解氧DO分析儀傳感器的敏感層是：

• 氧可透過聚合物 / 凝膠
• 氧需在膜內溶解并擴散
• 響應受膜溶脹、塑化、萃取影響

   在氣相工況中，典型問題包括：

• 響應變慢
• 漂移增大
• VOC 導致膜結構變化
• 壓力波動導致溶解平衡偏移

   根因：溶解氧DO分析儀傳感器的結構并非原生氣相設計。

誤區 6：忽略響應時間與 SIL 要求

   許多用戶只關注“測量范圍”和“精度”，但忽略了響應時間（T90）與安全完整性等級（SIL）之間的關系。

   典型錯誤包括：

• 使用 T90=20–30 s 的儀表做 SIS
• 在快速氧變化場景中使用抽取式系統
• 在惰性化保護中使用響應慢的技術路線

   后果可能包括：

• SIS 觸發延遲
• 惰性化失效
• 氧含量超限未及時報警

   根因：未將響應時間納入安全功能設計。

誤區 7：工況定義不完整（選型失敗的根本原因）

   這是最常見、也是最致命的錯誤。

   典型缺失信息包括：

• 溫度（是否 >600°C）
• 壓力（是否波動、是否真空）
• 濕度（是否冷凝）
• 背景氣體（H?、CO?、VOC、腐蝕性氣體）
• 潔凈度（粉塵、油霧、焦油）
• 響應時間要求（是否 SIS）
• 安裝方式（原位 / 抽取式）

   當工況定義不完整時，任何選型都無法可靠。

   根因：未建立“工況驅動”的選型流程。

   氧分析選型失敗的根本原因不是“技術不夠先進”，而是：

• 量綱理解錯誤
• 工況定義不完整
• 系統工程缺失
• 技術路線與工況不匹配

   識別并避免上述 7 大誤區，是構建可靠氧分析系統的前提，也是后續技術路線選擇的基礎。

4. 氧氣測量系統設計原則

氧氣分析的準確性不僅取決于分析儀本體，更取決于 完整測量系統的設計質量。在多數工業場景中，系統誤差往往遠大于分析儀誤差，因此合理的取樣方式、氣路結構、壓力控制與診斷能力，是確保測量可靠性的關鍵。

4.1 抽取式系統與原位系統的差異

• 抽取式系統：適用于痕量與高精度場景，可控性強，但對密封性、死體積與預處理要求高。適用場景：痕量氧、高精度分析、復雜背景氣體。
• 原位系統：響應快、結構簡單，適用于高溫與過程控制，但需關注污染、冷凝與工藝接口。適用場景：快速響應、安全聯鎖。

兩類系統沒有絕對優劣，關鍵在于工況、氧濃度范圍、響應時間要求與維護能力。

4.2 痕量氧測量的系統敏感性

   痕量氧（ppb～ppm）對系統設計極為敏感：

• 微量空氣滲入即可造成數量級誤差
• 材料吸附/脫附導致響應拖尾
• 死體積與流量波動會放大系統偏差

   因此，痕量氧測量必須采用 潔凈、密封、低死體積 的系統結構。

4.3 關鍵工程控制措施

   為了確保測量準確性與長期穩定性，系統設計應遵循以下五大原則：

原則 1：壓力與流量必須穩定。壓力波動是 VOL% 漂移的主要來源，流量波動會影響響應時間與代表性。

原則 2：系統必須具備高完整性密封。尤其在痕量氧場景中，微漏會導致數量級偏差。

原則 3：死體積必須最小化。死體積越大，響應越慢，系統越容易“記憶”之前的氧含量。

原則 4：污染必須被有效隔離。油霧、冷凝、有機溶劑與腐蝕性氣體均可能導致傳感器漂移或失效。

原則 5：系統必須具備基本診斷能力。包括：流量監測，壓力監測，分析儀及傳感器健康狀態，這些診斷功能用于判斷當前讀數是否真實反映工況，而非系統異常導致的虛假信號。

4.4 系統誤差來源與工程影響因素

   在實際工業應用中：

• 分析儀本體誤差：通常 ±1%FS
• 系統誤差：可能達到 ±5%～±50%（甚至數量級級別）

   典型系統誤差包括：

• 微漏 → 讀數偏高
• 死體積 → 響應延遲
• 壓力波動 → 漂移
• 污染 → 零點漂移
• 取樣點不代表真實工況

   在實際應用中，系統誤差通常遠大于分析儀誤差，因此系統設計質量決定最終測量質量。因此，系統工程是氧分析可靠性的決定性因素，而儀表本體只是測量鏈的一部分。

5. 工業氧分析的八大技術路線

   工業氧分析跨越電化學、氧化鋯、順磁、光譜學、熒光學與色譜/質譜等多個物理分支。不同技術路線在原理、適用工況、工程邊界、長期穩定性與安全等級方面差異顯著。正確理解八大技術路線的能力邊界，是實現可靠測量與降低生命周期成本的前提。

5.1 電化學法

   電化學傳感器基于氧分子在電極上的電化學反應，通過擴散限制電流或電勢變化反映氧分壓。電化學分析儀是工業氧分析中“性價比最高”的技術路線，需要壓力補償。

應用范圍：

現代伽伐尼氧傳感器可覆蓋較寬的氧濃度范圍，包括：

• ppm 級痕量氧，空氣中約 20.9% 的常量氧測量， 中等濃度氧
• 成本低、易集成，應用范圍廣
• 抽取式安裝
• 可選Ex d / Ex ib IIC T6 Gb

電化學法廣泛應用于便攜式分析儀、固定式工業過程監測、安全監測及密閉空間檢測等場景。但其工程邊界明確，尤其在 VOC 與高濕場景中必須避免使用。

應用局限：

（1）有限的使用壽命（通常為 1～3 年）

陽極持續消耗、電解液蒸發或泄漏，輸出電流隨時間下降直至失效。

（2）基線隨時間漂移

   電極狀態與電解液濃度隨時間變化，導致零點和靈敏度漂移，需要定期校準。

（3）易受反應性氣體“中毒”

如 H?S、SO?、鹵代烴等會在電極表面發生不可逆吸附或副反應，使催化活性下降、靈敏度衰減。

（4）高濕度或污染環境下性能下降

冷凝水、油霧、顆粒物會堵塞透氣膜或污染電解液，使響應變慢、噪聲增大甚至失效。

（5）精細化工環境中壽命顯著縮短

精細化工工藝氣體成分復雜，常含有：

• 有機溶劑蒸氣（醇類、酮類、酯類、醚類、芳烴類等）
• 酸性/腐蝕性氣體（HCl、HF、NOx、SOx、HBr、Cl? 等）
• 副產物蒸汽（聚合副產物、催化劑殘留、反應中間體蒸氣）
• 高濕度氣體與微量液滴

這些成分會通過多種機制加速電化學氧傳感器老化：

• 電解液被稀釋或化學改變 → 濃度下降、pH 改變、噪聲與零點漂移增大
• 電極被腐蝕或中毒 → 催化層破壞、活性下降、反應動力學惡化
• 電解液消耗加速 → 成分失衡、內阻上升、輸出不穩定
• 透氣膜溶脹或污染 → 擴散速率改變、響應變慢

在這些工況下，傳感器壽命可能從 1–3 年縮短到 幾個月甚至幾周。

（6）精細化工場景中必須配備高質量預處理系統

為了確保電化學氧傳感器能夠在精細化工環境中維持可接受的壽命與穩定性，通常需要：

• 高效過濾：去除顆粒物、催化劑粉塵、油霧
• 除濕/干燥：避免冷凝與電解液稀釋
• 酸性氣體洗滌：中和 HCl、HF、SOx、NOx 等
• 有機溶劑吸附或冷阱：減少極性溶劑進入傳感器
• 惰性隔離或旁路稀釋：降低腐蝕性組分濃度
• 穩定的壓力與流量控制：避免因波動導致讀數漂移

只有在具備充分預處理的條件下，電化學氧傳感器才能在精細化工工況中保持可接受的性能。

5.2 氧化鋯法

   氧化鋯法基于高溫固體電解質氧離子導電特性，利用氧化鋯在高溫下對氧離子的選擇性導電，通過 電勢型（Nernst 型）或離子流型（Ion-Current 型） 的方式測量氧分壓，從而得到氧濃度。氧化鋯分析儀是高溫氧分析的絕對主力技術，無需壓力補償。

應用范圍：

• ppm級痕量氧 ~ 100%百分氧
• 高溫工況唯一主力（600–1200°C）
• 抗污染、響應快、壽命長（電勢型可達 3–5 年，高端型甚至10年以上）
• 離子流型氧化鋯通過的工程優勢主要體現在低氧分壓區間（10–1000 ppm），典型壽命為18 個月，不適用于小于10ppm，高氧分壓和真空，傳感器壽命會大大縮短。
• 廣泛應用于高溫爐窯、燃燒優化、真空熱處理、惰性氣體
• 高端氧化鋯分析儀可用于真空。
• 原位安裝或抽取式安裝

應用局限：

• 必須在高溫下工作（> 650°C）
• 不適用于 VOC、焦油、硅氧烷、還原性氣體
• 對溫度控制極為敏感，不適合高濕冷凝場合
• 離子流型氧化鋯對流速和壓力敏感。是一種線性輸出但壽命有限的耗材型氧傳感器。

   氧化鋯的測量精度高度依賴溫度，Nernst 方程中溫度項呈指數關系，溫度誤差 1°C 即可造成顯著偏差。B 型熱電偶（Pt30Rh–Pt6Rh）優勢：

• 高溫穩定性極佳（600–1700°C）
• 抗熱沖擊能力強
• 長期漂移極低（優于 K 型、S 型）
• 真空與惰性氣體中穩定性最佳
• 支持“免校驗”或“極少校驗”

   部分高端氧化鋯平臺（如 MZD Analytik 的 SMART系列）采用 B 型熱電偶作為溫度基準，可在高溫、真空與快速溫度波動工況中保持長期穩定性，顯著降低溫度漂移導致的系統誤差。

5.3 順磁法

   基于氧氣的順磁性，通過測量氧分子在磁場中的力學響應反映氧含量。順磁法分磁風式和磁力平衡式。順磁分析儀是工業過程控制、空氣分離、富氧系統、惰性化保護等領域 中高濃度氧（%O?） 的重要測量技術，需壓力補償。

應用范圍：

• 0 ~ 100%百分氧, 尤其適用于90–100% O? 的高濃度場景
• 高精度、長期無漂移、非消耗性
• 廣泛應用于空氣分離裝置（ASU），富氧燃燒系統，惰性化保護（氮封、氬封），氧氣純度監測（>99% O?），醫療氧濃度監測，
• 抽取式安裝
• 可選Ex d IIC T6 Gb

應用局限：

• 對流量與壓力極敏感
• 必須潔凈、干燥、無可冷凝物
• 不適用于含有機物蒸汽
• 不適用于高粉塵、高濕度、高腐蝕性氣體
• 不適用于含強還原性氣體（CO、H?）
• 不適用于含具有順磁性的非氧氣體(NO、NO?）

5.4 激光分析儀TDLAS

   激光分析儀基于可調諧激光吸收光譜，通過測量氧分子在特定波長的吸收強度反映氧分壓。激光分析儀是復雜工況與安全聯鎖的重要技術，通常內置壓力補償。

應用范圍：

• 0 ~ 100%百分氧
• 抗干擾最強（CO?、H?O、VOC、粉塵）
• 適用于高溫、高濕、高塵工況
• 響應極快（T90 < 1–2 s）
• 可用于 SIL2–SIL3 安全聯鎖
• 可用于煙氣、氫氣系統、惰性化/SIS、高溫爐窯、發酵尾氣
• 原位安裝或抽取式安裝
• 可選Ex d IIC T6 Gb

應用局限：

• 光窗污染會影響信號
• 需要光路對準（原位）
• 高粉塵工況需配置吹掃氣
• 強吸收背景氣體需避開吸收峰
• 光程長度需與濃度范圍匹配
• 成本較高

   激光分析儀TDLAS 是現代工業氧分析中增長最快的技術路線之一，尤其在安全聯鎖與復雜工況中具有不可替代性。

5.5 光學法(氣相熒光猝滅)

基于氧分子對發光體系的動態猝滅效應，光學溶解氧(DO)傳感器與氣相熒光猝滅氧傳感器均基于Stern–Volmer光學檢測體系，通過氧引起的熒光強度或壽命變化實現定量測量。氣相熒光猝滅法是一種專為復雜工況設計的高穩定性氧分析技術，特別適用于精細化工、有機溶劑、高濕、高腐蝕環境，需要壓力補償。

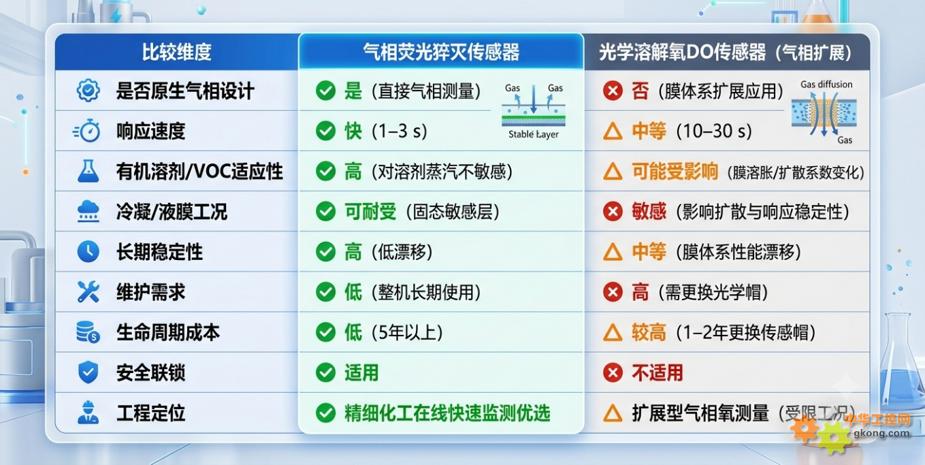

盡管光學溶解氧(DO)傳感器與氣相熒光猝滅氧傳感器在基礎物理機理上相同，其工程實現路徑存在顯著差異。氣相熒光猝滅傳感器通常采用原生氣相測量結構設計，氧分子從氣相環境直接擴散進入固態熒光敏感層，并通過碰撞猝滅機制影響熒光壽命或強度。其測量過程主要受氣相擴散行為與分子猝滅動力學控制，不依賴用于調控氧傳質的獨立擴散控制相。相比之下，光學溶解氧(DO)傳感器采用熒光指示劑摻雜于氧可透過聚合物或凝膠材料中的固態敏感層結構，該材料體系同時承擔熒光載體與氧傳輸介質功能。在氣相測量應用中，氧分子在膜材料中發生分配并擴散至熒光位點，并在其內部通過擴散過程遷移至熒光位點，從而發生猝滅作用。因此，其響應過程由氧在該材料中的溶解行為與擴散動力學共同決定。在上述結構差異影響下，兩類傳感器在動態響應特性與長期穩定性方面表現出不同工程行為。氣相熒光猝滅傳感器由于不存在獨立功能性擴散控制層，其響應過程更接近氣相直接作用體系，其失效主要來源于熒光染料光化學衰減、封裝材料老化及外界污染沉積。光學DO傳感器則依賴氧可透過聚合物或凝膠基體作為功能敏感層，其性能除受熒光指示劑光化學穩定性影響外，還受該材料體系自身物理化學性質變化影響，包括氧擴散能力變化、材料老化、溶脹效應、塑化效應以及污染吸附等因素，從而形成多因素耦合的漂移來源。

在工業溶劑蒸汽或復雜氣相環境（例如二氯甲烷、酮類、酯類等）中，該氧可透過材料可能發生溶脹、萃取或微觀結構變化，從而改變氧傳輸行為并影響測量一致性；在壓力波動條件下，由于其測量依賴氧在該材料中的溶解與擴散平衡過程，若缺乏針對性壓力補償模型，也可能引入系統性偏移。

綜合來看，兩類技術均基于相同的氧猝滅光學測量原理，但由于是否采用氧可透過聚合物/凝膠功能敏感層這一結構性差異，其在傳質路徑、動力學約束及系統失效機制方面呈現出不同工程特性。

氣相熒光猝滅氧傳感器采用固態結構設計，不依賴液相擴散體系，信號由氣相擴散與猝滅動力學控制，適用于有機溶劑、腐蝕性氣體及高濕等復雜工業環境，結構無運動部件，維護需求較低。在高濃度溶劑蒸汽或冷凝條件下，若發生液態覆蓋或傳質阻斷，可能影響測量穩定性，需通過結構設計規避。

應用范圍：

• %百分氧測量， 中等濃度氧
• 響應快（T90，1–3 s）
• 特別適用于高濕、有機物VOC、高酸性/腐蝕性背景氣體（CO?、H?S、SO?）
• 適用于含強還原性氣體（CO、H?）
• 適用于發酵尾氣，沼氣，天然氣，油氣，通風系統，密閉空間監測
• 原位安裝或抽取式安裝
• 可選Ex d IIC T6 Gb

應用局限：

• 不適用于臭氧（O3）、氯氣（Cl?）、二氧化氮（NO?）

5.6 氣相色譜 GC

   氣相色譜GC 通過色譜柱分離氣體組分，再使用檢測器（如 TCD、FID、PDHID）測量氧含量。其優勢在于高精度與背景氣體獨立性。氣相色譜GC是實驗室與質量控制的主力技術，但不適用于實時過程控制。

應用范圍：

• ppb–ppm 級靈敏度

• 適用于質量放行與仲裁，半導體特氣，高純氣體質量控制，工藝驗證與實驗室分析
• 離線/準在線分析
• 抽取式

應用局限

• 不實時（分析周期 1–30 min）
• 需要載氣、色譜柱、定期維護
• 不適合安全聯鎖，快速氧變化監測，惰性化保護實時控制
• 系統復雜，體積大，成本高

5.7 質譜 MS

   質譜法（Mass Spectrometry, MS）是一種基于 氣體分子電離 → 按質荷比（m/z）分離 → 檢測離子流 的高精度氣體分析技術。

應用范圍：

• ppb–ppm 級痕量氧測量
• 適用于質量放行與仲裁，半導體特氣，高純氣體質量控制，工藝驗證與實驗室分析
• 多組分同步分析（O?、N?、Ar、CO、CO?、H?、烴類等）
• 復雜背景氣體中的氧含量解析
• 高純氣體質量控制與驗證
• 抽取式

應用局限

• 譜掃描天然支持多組分,但同質量數物質(如CO與N?均為28)存在重疊干擾問題
• 維護(真空泵、燈絲壽命、離子源污染)要求高
• 對樣氣潔凈度要求高，不適合高濕，高粉塵，強腐蝕，高溫，有機溶劑蒸汽（需預處理）
• 真空系統對振動、現場環境敏感
• 系統復雜，成本高

5.8 濕法化學

   濕法化學法是一類基于 液相化學反應定量消耗氧氣或生成可測產物 的傳統分析方法，具有 溯源性強、準確度高、結果可追溯至 SI 單位 的特點。

應用范圍：

• 可用于仲裁與溯源

應用局限

• 不適用于在線
• 操作復雜
• 需要化學試劑

濕法化學在現代工業中主要用于校準與仲裁，而非在線監測。

   不同技術路線在適用工況、工程邊界、長期穩定性與安全等級方面差異顯著。壓力補償、溫度控制、背景匹配與固態結構是工程可靠性的關鍵。正確理解這些差異，是實現可靠測量與確保安全聯鎖有效性的前提。

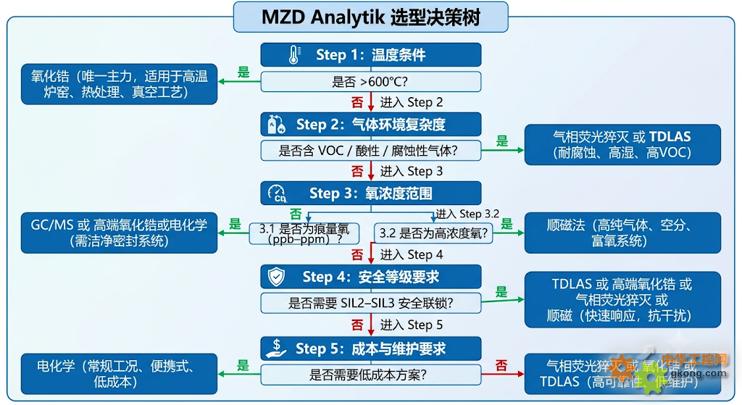

6. 氧分析技術選型方法

   工業氧分析的選型并不是在八大技術路線中“挑一個傳感器”，而是一個系統性的工程決策過程。不同工況在溫度、壓力、濕度、背景氣體、潔凈度、響應時間、安全等級等方面存在顯著差異，而這些差異直接決定了技術路線的適用性。正確的選型方法必須基于工況驅動，而非基于技術偏好或設備價格。

選型三步法：從工況到技術路線的系統決策

工業氧分析的選型可歸納為三個步驟： Step 1：定義工況 → Step 2：確定量綱 → Step 3：匹配技術路線

6.1 Step 1：定義工況（最關鍵的一步）

工況定義是選型的基礎，80% 的選型錯誤來自工況定義不完整，而非技術理解不足。 必須明確以下變量：

• 溫度： 常溫 / 高溫（> 600°C） / 溫度波動
• 壓力： 常壓 / 中低壓 / 真空 / 壓力波動
• 濕度： 干燥 / 高濕 / 冷凝風險
• 背景氣體： H?、CO?、VOC、惰性氣體、空氣
• 潔凈度： 粉塵、油霧、焦油、腐蝕性氣體
• 響應時間： 是否用于 SIS（T90 < 2–5 s）
• 安全等級： 是否需要 SIL2–SIL3
• 安裝方式： 原位 / 抽取式
• 維護能力： 是否具備校準與清潔條件

   這些變量決定了技術路線的工程邊界。例如：

• 高溫 → 氧化鋯
• VOC → 氣相熒光猝滅
• 中低壓(原位安裝) → TDLAS

6.2 Step 2：確定量綱（VOL% 或 ppO?）

   量綱選擇直接影響系統設計與技術路線。

   量綱選擇直接影響技術路線與系統設計：

• 開放系統（煙氣、空氣） → VOL%
• 密閉系統（氫氣、天然氣、手套箱） → ppO?
• 安全聯鎖（SIS） → ppO?
• 帶壓系統 → ppO? + 壓力補償
• 高純氣體 → ppO?（ppb–ppm）

   若系統既需體積分數輸出又存在壓力波動，應采用：

   ppO? 測量 + 壓力補償模型 → 輸出 VOL%

   例如部分高端儀表（如 MZD Analytik SMART 系列氧氣分析儀）即采用此架構。

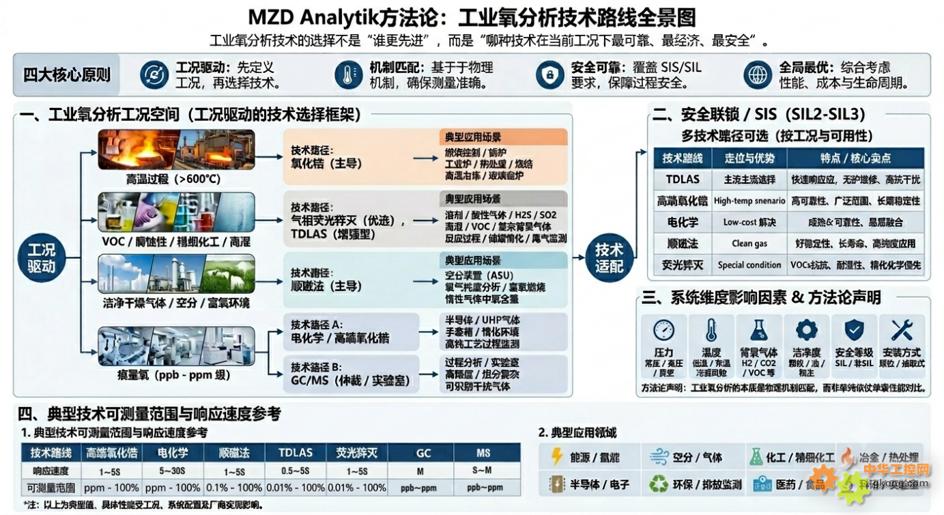

6.3 Step 3：匹配技術路線（工況 → 技術映射）

   根據第 3 章的工程邊界，可建立如下跨行業通用映射：

   這套映射框架可覆蓋能源、化工、半導體、燃燒、氣體工業等跨行業場景。

6.4 選型對比決策

下表匯總了各類技術的實用選型依據，需結合前文各技術章節的詳細說明綜合考量。在安全相關應用中，需對完整測量回路進行評估，涵蓋分析儀、取樣安裝、變送/邏輯控制單元，以及驗證測試和診斷系統。

表1.各方法對比

   氧分析的選型必須基于工況驅動，而非技術偏好。正確的選型流程是： 定義工況 → 確定量綱 → 匹配技術路線。 八大技術路線各有明確的工程邊界，只有在系統工程與量綱選擇正確的前提下，技術路線才能發揮其應有的性能。

7. 工程實施指南：從分析儀到系統的落地方法

   工業氧分析的工程實施不僅是設備安裝的過程，更是將技術路線、系統設計、量綱選擇、壓力補償、診斷能力與工況適配性整合為一個可長期穩定運行的測量體系。無論采用 氧化鋯、TDLAS、氣相熒光猝滅、順磁法 或其他技術路線，工程實施的質量決定了系統的最終性能。

7.1 調試（Commissioning）

   目標是確保系統在真實工況下穩定運行。核心步驟包括：

• 取樣系統密封性（氦檢漏、壓力保持）
• 伴熱與冷凝控制（露點 +15–20°C）
• 壓力/流量穩定性（穩壓、限流、監測）
• 量綱選擇與壓力補償模型驗證
• 建立初始零點/跨度基準

   調試缺陷會在后期放大為漂移、響應變慢或聯鎖失效。

7.2 校準（Calibration）

   校準建立“輸出 → 氧分壓”的映射，關鍵在于：

• 背景匹配：H? → H? 校準氣；CO? → CO? 校準氣；VOC → 惰性化瓶；空氣 → 空氣/N?
• 壓力補償校準：帶壓系統必須驗證模型
• 溫度校準（氧化鋯）：B 型熱電偶需確認基準
• 光學校準：光窗清潔、光路對準、衰減檢查

   校準周期：潔凈氣體 6–12 個月；VOC/高濕 1–3 個月；SIS 按 SIL 執行。

7.3 驗證（Validation）

   驗證關注系統整體性能：

• T90（SIS < 2–5 s）
• 壓力波動下的穩定性
• 冷凝風險
• 背景變化偏差
• 聯鎖觸發點（SIL 流程）

7.4 診斷（Diagnostics）

   長期穩定性取決于診斷能力，包括：

• 光學衰減（TDLAS/熒光猝滅）
• 加熱器與溫度閉環（氧化鋯）
• 電極阻抗（電化學）
• 流量/壓力監測

   高端平臺可實現預測性維護與自動補償。

7.5 可靠性與壽命管理

   關鍵措施：

• 保持取樣系統干燥潔凈（冷凝是首要失效原因）
• 定期驗證壓力補償與溫度控制
• 建立維護周期（電化學 1–3 年；氧化鋯 3–10 年；光學系統定期清潔）
• 記錄趨勢數據（零點、衰減、溫度、壓力補償偏差）
