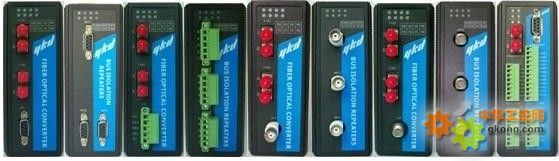

DeviceNet總線隔離中繼器
YHD系列
概述：
YHD系列產品是
易控達科技專門為DeviceNet 現場總線遠距離數據通訊而設計的工業級光纖通訊中繼產品。具有總線段光電隔離，信號再生，延長傳輸距離，增加節點數等功能。也可以將該模塊放置于DeviceNet主干線上，將單電纜的總線轉換成雙路的DeviceNet總線，級聯使用可以組合為更復雜的DeviceNet總線網絡拓?fù)浣Y(jié)構。
該系列產品采用易控達獨創的專有技術，數據全透明傳輸，自動切換數據方向，無須任何設置。YHD3產品支持3路電纜數據接口，彼此之間光電隔離，當某總線段出現故障時，不會影響另外兩路總線段，任意一路電接口數據輸入將輸出到另外兩路電接口。
特點：
Ø 支持3路獨立DeviceNet電接口
Ø 速率自適應，無須撥碼開關設置速率,透明傳輸，極低的納秒級信號延時
Ø 實現總線段隔離，能夠信號再生（增加節點數），延長傳輸距離
Ø 獨創的總線端口狀態適時監測、繼電器自動報警功能
Ø 8個LED狀態指示燈，全方位顯示總線運行狀態
Ø 電接口提供每線1500W的防雷浪涌保護、15KV靜電保護及防止共地干擾、自恢復過流保護功能
Ø 獨立雙電源冗余，DC10-36V寬電源供電，DC1500V電源隔離,具有1A反接保護功能
Ø 超強防磁場、防輻射及抗干擾功能
Ø 鋁制加強機殼,IP30防護等級, 35mm工業卡軌安裝方式
典型應用：
該設備任意電口接收的數據將傳輸?shù)搅硗鈨蓚�端口，任意電口的故障將不會影響另外兩個電口。實現了各總線段隔離，能夠信號再生，增加I/O節點數，延長傳輸距離等功能。同時支持將單電纜總線轉換為雙電纜輸出，從而形成星型的總線結構。
技術參數
電接口
Ø 接口類型：5PIN的接線端子
Ø 通信速率：支持125K、250K、500Kbit/s，速率自適應
Ø 信號延時（電口）：100ns
Ø 電接口提供每線1500W的防雷浪涌保護、15KV靜電保護及防止共地干擾、自恢復過流保護功能
Ø 終端電阻：本機不帶終端電阻，請按需要外接
電源及保護：
Ø 工作電壓：雙電源冗余輸入，DC10V-36V值，典型值DC24V
Ø 工作電流：典型值100mA@24V
Ø 電壓保護：提供L1+/M/L2+ 反接保護
Ø 電流保護：1 A (信號短接保護)
Ø 繼電器告警輸出：電口故障告警輸出，觸點容量：DC30V/1A、AC120V@1A
工作環境：
Ø 操作溫度：
標準類型：0 ~ 70 °C (32 ~ 158 °F)
寬溫類型：-40 ~ 85 °C (-40 ~ 185 °F)
Ø 操作濕度：5 ~ 95% RH
Ø 存放溫度： -40 ~ 85 °C (-40 ~ 185 °F)
機械特性：
Ø 外形尺寸：132mm×105mm×52mm
Ø 外殼：IP30防護等級,鋁制加強機殼
Ø 安裝方式： 35mmDIN導軌安裝
Ø 凈重：800g
規格型號
|
產品編號 |
描述 |
|
YHD3 |
工業級DeviceNet總線隔離中繼器（HUB），支持3路獨立DeviceNet電接口 |
