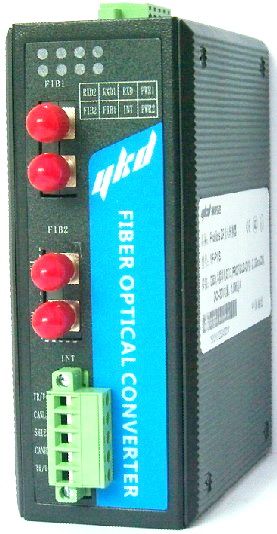

CC-LINK總線光纖中繼器YFK1/YFK2
概述：
YFK系列產品是易控達科技專門為CC-LINK 現場總線遠距離數據通訊而設計的工業級光纖通訊中繼產品。通過將該總線的電纜通訊轉換為光纖通訊，實現了總線段間的信號光電隔離、完全隔離了總線段之間的電氣干擾；同時具有總線信號再生、延長傳輸距離、增加節點數以及改變組網拓撲結構的功能。
YFK1系列支持一路電纜數據接口，一路光纖數據接口，適用于點對點通訊結構；YFK2系列支持一路電纜數據接口，兩路光纖數據接口，適用于鏈型（可級聯傳輸更遠距離）、星型拓撲結構。YFK1和YFK2可混合組網為更復雜的網絡拓撲結構。該產品具有易控達獨創的總線故障智能切斷功能，當某總線段出現故障時，不會影響另外總線段。
該系列產品采用易控達獨創的專有技術，數據全透明傳輸，自動切換數據方向，無須任何設置，支持CC-LINK全部總線速率，速率自適應，解決了高速率遠距離傳輸問題，多模光纖可傳輸2KM，單模光纖可傳輸20KM。該產品可靠的完成了通過光纖傳輸總線數據，繼承并保留了CC-LINK總線的全部優點,實現了高速率遠距離傳輸、電氣及地線隔離、降低干擾等性能，該設備解決了電磁干擾、地環干擾和雷電破壞的難題，同時還具有如下優點：工業設計、低功耗、隔離保護、總線故障智能切斷、繼電器告警輸出、IP30防護等級、波浪紋鋁制加強機殼、35mmDIN導軌安裝、寬電源（DC10-36V）輸入、雙電源冗余等優點。
特點：
Ø 支持CC-LINK全部總線速率，速率自適應，數據全透明傳輸，極低的納秒級信號延時；
Ø 多模光纖/單模光纖可選，多模可傳輸2KM，單�？蓚鬏�20KM，ST/SC/FC接口可選；
Ø 支持多種光纖網絡結構：點對點、星型、鏈型，并可組合為更復雜的網絡拓撲結構；
Ø 電接口采用獨立電源模塊供電，完全隔離了總線與設備間的地線回路；同時采用光電隔離技術，隔離內部通訊與總線數據信號，有效保護了通信設備免受電源地線回路和浪涌的干擾破壞；
Ø 電接口提供每線1500W的防雷防浪涌保護、15KV靜電保護及防止共地干擾、具有自恢復過流保護功能；
Ø 具有獨創的總線故障智能切斷功能，光纖鏈路狀態智能監測，電源監測，繼電器自動報警功能；
Ø 豐富的LED狀態指示燈，全方位顯示總線和光纖運行狀態；
Ø 獨立雙電源冗余，DC10-36V寬電源供電，DC1500V電源隔離,具有1A反接保護功能；
Ø 工業級設計，無風扇、低功耗、超強防磁場、防輻射及抗干擾功能；
Ø 波紋式高強度金屬外殼，IP30防護等級, 35mm工業卡軌安裝方式；
網絡拓撲結構：
本系列產品支持多種光纖網絡拓撲結構：點對點通訊、鏈型網絡、星型網絡等拓撲結構，并可在此基礎上組網為更復雜的網絡拓撲結構。
本系列產品應用靈活，采用點對點的網絡時可以實現通過光纖連接兩個CC-LINK總線網段；采用雙光口鏈形網絡的光纖總線上可以實現多網段的CC-LINK總線段級聯中繼（最多20個）；也可以采用雙光口網絡改變總線拓撲方式為星型結構；該系列產品即插即用，可以任意增加或減少節點，不需配置，最大程度的使用戶安裝和調試過程簡單化。
該設備為光纖中繼器，光纖連接方式為交叉連接，即A設備的光口TX端連接到B設備的RX端，A設備的RX端連接到B設備的TX端。典型應用方案如下：
點對點（Point to Point）
應用場合：某些單獨分散的總線節點間需要遠距離通訊，或者受干擾嚴重需要電氣隔離
鏈型（Line）
應用場合：多個總線節點間需要遠距離通訊，或者多個節點間需要完全的電氣隔離抗干擾
星型（Star）
應用場合：多個節點之間需要改變總線拓撲方式，或者多個節點間需要完全的電氣隔離時；
技術參數
電接口
Ø 接口類型：5PIN接線端子
Ø 通信速率：156K、625K、2.5M、5M、10MBit/s，速率自適應
Ø 信號延時（電口）：100ns
Ø 具備1500W的防雷浪涌保護、15KV靜電保護及防止共地干擾、自恢復過流保護功能
Ø 終端電阻：本機不帶終端電阻，請按需要外接
光纖接口：
Ø 光口類型：多模、單模可選（1個、2個光纖口可選）
Ø 光口連接器：ST、SC、FC可選，標配ST
Ø 光纖波長：多模1310 nm，單模1310 nm
Ø 傳輸光纖：多模50/125 um、62.5/125 um、100/140um，單模8.3/125 um、9/125um、10/125um
Ø 傳輸距離：多模0—2Km，單模0—20Km，更遠距離可選
Ø 光線路誤碼率：<10-9
電源及保護：
Ø 工作電壓：雙電源冗余輸入，DC10V-36V值，典型值DC24V
Ø 工作電流：典型值100mA@24V
Ø 電壓保護：提供L1+/M/L2+ 反接保護
Ø 電流保護：1 A (信號短接保護)
Ø 繼電器告警輸出：電口故障和光纖鏈路故障故障告警輸出，觸點容量：DC30V/1A、AC120V@1A
工作環境：
Ø 操作溫度：
標準類型：0 ~ 70 °C (32 ~ 158 °F)
寬溫類型：-40 ~ 85 °C (-40 ~ 185 °F)
Ø 操作濕度：5 ~ 95% RH
Ø 存放溫度： -40 ~ 85 °C (-40 ~ 185 °F)
機械特性：
Ø 外形尺寸：136mm×105mm×52mm
Ø 外殼：IP30防護等級,鋁制加強機殼
Ø 安裝方式： 35mmDIN導軌安裝
Ø 凈重：800g
安規測試：
EMI：EN55022 1998, Class A
EMS：
EN61000-4-2 (ESD), Criteria B, Level 4
EN61000-4-3 (RS), Criteria A, Level 2
EN61000-4-4 (EFT), Criteria B, Level 4
EN61000-4-5 (Surge), Criteria B, Level 2
EN61000-4-6 (CS), Criteria B, Level 2
En61000-4-8 (PFMF), Criteria A, Level 3
Freefall：IEC 60068-2-32
應用范圍：
電力、交通、能源、監控及工業控制等領域。
規格型號
|
產品編號 |
描述 |
|
YFK1-S-ST |
工業級CC-LINK總線光纖中繼器，（支持點對點結構），一路電接口，一路光模塊接口，單模光纖（0—20KM、更遠距離可選），標配ST接頭 |
|
YFK1-S-SC |
工業級CC-LINK總線光纖中繼器，（支持點對點結構），一路電接口，一路光模塊接口，單模光纖（0—20KM、更遠距離可選），SC接頭 |
|
YFK1-S-FC |
工業級CC-LINK總線光纖中繼器，（支持點對點結構），一路電接口，一路光模塊接口，單模光纖（0—20KM、更遠距離可選），FC接頭 |
|
YFK1-M-ST |
工業級CC-LINK總線光纖中繼器，（支持點對點結構），一路電接口，一路光模塊接口，多模光纖（0—2KM），標配ST接頭 |
|
YFK1-M-SC |
工業級CC-LINK總線光纖中繼器，（支持點對點結構），一路電接口，一路光模塊接口，多模光纖（0—2KM），SC接頭 |
|
YFK1-M-FC |
工業級CC-LINK總線光纖中繼器，（支持點對點結構），一路電接口，一路光模塊接口，多模光纖（0—2KM），FC接頭 |
|
YFK2-S-ST |
工業級CC-LINK總線光纖中繼器，（支持點對點、鏈型、星型拓撲），一路電接口，兩路光模塊接口，單模光纖（0—20KM、更遠距離可選），標配ST接頭 |
|
YFK2-S-SC |
工業級CC-LINK總線光纖中繼器，（支持點對點、鏈型、星型拓撲），一路電接口，兩路光模塊接口，單模光纖（0—20KM、更遠距離可選），SC接頭 |
|
YFK2-S-FC |
工業級CC-LINK總線光纖中繼器，（支持點對點、鏈型、星型拓撲），一路電接口，兩路光模塊接口，單模光纖（0—20KM、更遠距離可選），FC接頭 |
|
YFK2-M-ST |
工業級CC-LINK總線光纖中繼器，（支持點對點、鏈型、星型拓撲），一路電接口，兩路光模塊接口，多模光纖（0—2KM），標配ST接頭 |
|
YFK2-M-SC |
工業級CC-LINK總線光纖中繼器，（支持點對點、鏈型、星型拓撲），一路電接口，兩路光模塊接口，多模光纖（0—2KM），SC接頭 |
|
YFK2-M-FC |
工業級CC-LINK DP/FMS總線光纖中繼器，（支持點對點、鏈型、星型拓撲），一路電接口，兩路光模塊接口，多模光纖（0—2KM），FC接頭 |
