CAN光纖冗余中繼器
用戶手冊
概述：

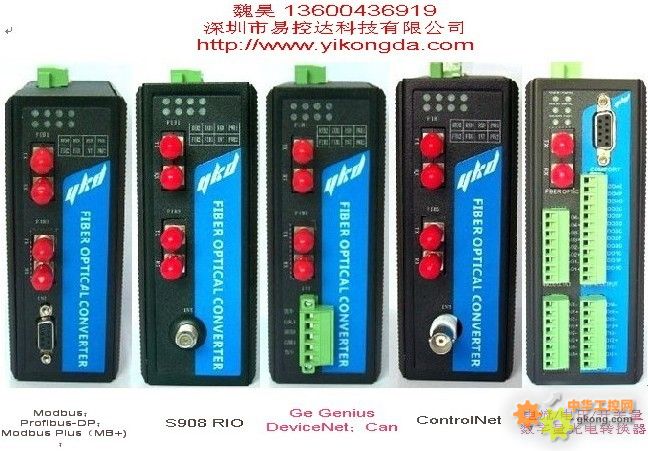

YRC系列產品是易控達科技專門為CAN總線遠距離數據通訊，同時支持光纖冗余以提升總線可靠性而設計的工業級光纖冗余通訊中繼產品。具有總線段光電隔離，信號再生，延長傳輸距離，增加節點數等功能。支持基于CAN2.0A/B的各類總線如：CAN、DeviceNet、CANOoen、SDS、NMEA2000、SAE J1939、SAE J2284等。
該系列產品采用易控達獨創的專有技術，數據全透明傳輸，自動切換數據方向，無須任何設置。該設備成對使用，為需要高可靠的總線段提供光纖冗余保護，當某路光纖出現故障時，自動切換為另一路光纖工作，當故障光纖恢復后，設備將自動切換回來。該設備解決了電磁干擾、地環干擾和雷電破壞的難題，大大提高了控制信號可靠性、安全性和保密性，同時也解決了電纜傳輸距離受限的問題。
特點：
l 速率自適應，無須撥碼開關設置速率
l 透明傳輸，極低的納秒級信號延時
l 獨創的總線端口狀態適時監測、光纖鏈路狀態適時監測、繼電器自動報警功能
l 8個LED狀態指示燈，全方位顯示總線和光纖運行狀態
l 獨立雙電源冗余，DC12-30V寬電源供電，DC1500V電源隔離,反接保護
l 電接口4000V的防雷隔離保護,1.5A過流,600W浪涌保護
l 超強防磁場、防輻射及抗干擾功能
l 鋁制加強機殼,IP30防護等級, 35mm工業卡軌安裝方式
